能源电力

转子作为风机运转的重要组成部件，易发生磨损。雷石智造利用激光熔覆技术对转子进行表面修复处理，显著提高了使用寿命，有着极大的应用价值。

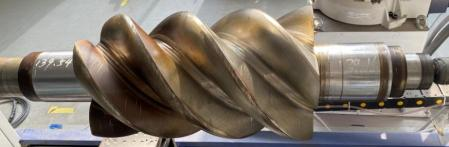

激光熔覆前

螺杆风机转子基材材质为合金钢，根据转子工况，雷石智造专门开发了螺杆风机转子激光熔覆工艺，配置专用合金混合粉末，采用雷石 LOM 系列熔覆设备，在转子的工作面熔覆高耐磨的熔覆层，熔覆层厚度0.8mm。

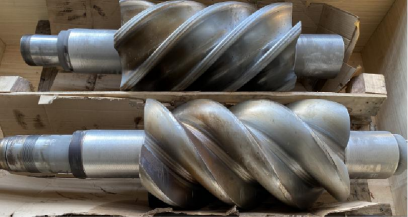

激光熔覆后

经检测，熔覆层表面硬度达40HRC，热影响区小，熔覆层稀释率低，熔覆层无气孔、裂纹等缺陷。

与传统工艺电镀、喷涂等相比，激光熔覆所制备的熔覆层，组织更加致密、结合力度更强，使用寿命更持久，已成为风机企业的不二之选。

火电行业及工业用循环流化床锅炉的水冷壁，长期曝露在高温下工作，燃料颗粒和飞灰在风的作用下对水冷壁管向火面进行冲刷磨蚀，轻者减薄漏水，重者爆管崩裂，迫使企业停炉停产，对经济造成严重损失。传统工艺一般采用热喷涂进行修复，但喷涂层与基体结合力低，容易脱落。

雷石智造利用激光熔覆技术对水冷壁进行表面修复处理，显著延长了水冷壁使用寿命，有着极大的应用价值。

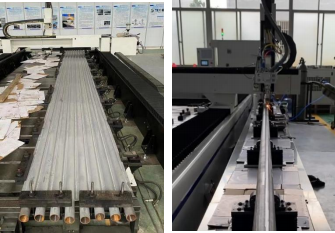

根据水冷壁工况，雷石智造专门开发了水冷壁激光熔覆工艺。配置专用 IN625 粉末，采用雷石 ULC 系列高速熔覆设备。熔覆层厚度 1.5mm，大大增加水冷壁的防腐性能。

经检测，熔覆层无气孔、裂纹等缺陷，压扁测试不开裂。

相比于传统技术，激光熔覆技术热输入小，工件无变形，母材稀释率和热影响区小，激光熔覆所制备的熔覆层，组织更加致密、结合力度更强，使用寿命更持久。
